Chromatograf cieczowy - Shimadzu SPD6A, SPD6AV
Sposób podłaczenia detektor UV, UV-VIS - systemu naboru danych CHROMAX
Do podłaczenia tego chromatografu cieczowego należy użyć standardowego kabla do detektora
(Najważniejsze informacje podkreślono)
Część analogowa:
Terminal Signal Output znajduje się z tyłu detektora

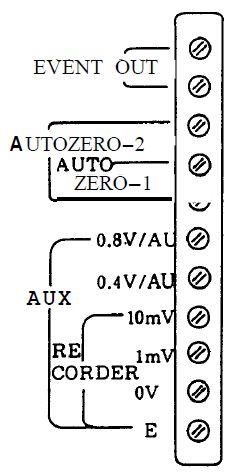

Jest to terminal w którym końcówki przewodów przykręcamy śrubkami i wygląda jak poniżej:

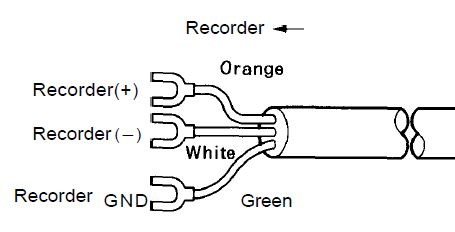

Powyżej przedstawiono optymalny typ przewodu sygnałowego z końcówkamui zaciskanymi typu widełkowego.
Sposób podłaczenia:
"+" ( plus ) analogowy - śrubka oznaczona AUX 0.8V/AU lub AUX 0.4V/AU
"-" ( minus ) analogowy - śrubka oznaczona 0V
"GND" ( masa ) - śrubka oznaczona E
Przy takim podłączeniu regulacja przełączników zakresu na panelu przednim nie powoduje zmian sygnału na komputerze
Jeśli opcjonalnie podłączymy przetwoirniuk do wyjścia rejestratorowego ( + do RECORDER 10mV )
wtedy możemy regulować czułość sygnału przy pomocy przełącznika na panelu przednim detektora
Część cyfrowa czyli wyjście startu analizy:
- Nie dotyczy, opcjonalnie można zastosować "external control connector"
-Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego lub poprzez użycie automatycznego dozownika
Więcej informacji można uzyskać na stronie dotyczącej ręcznych zaworów dozujących [ ZAWÓR RHEODYNE ] i autosmaplerów [ AUTOSAMPLERY ].
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
(Najważniejsze informacje podkreślono)
Część analogowa:
Terminal Signal Output znajduje się z tyłu detektora
Jest to terminal w którym końcówki przewodów przykręcamy śrubkami i wygląda jak poniżej:
Powyżej przedstawiono optymalny typ przewodu sygnałowego z końcówkamui zaciskanymi typu widełkowego.
Sposób podłaczenia:
"+" ( plus ) analogowy - śrubka oznaczona AUX 0.8V/AU lub AUX 0.4V/AU
"-" ( minus ) analogowy - śrubka oznaczona 0V
"GND" ( masa ) - śrubka oznaczona E
Przy takim podłączeniu regulacja przełączników zakresu na panelu przednim nie powoduje zmian sygnału na komputerze
Jeśli opcjonalnie podłączymy przetwoirniuk do wyjścia rejestratorowego ( + do RECORDER 10mV )
wtedy możemy regulować czułość sygnału przy pomocy przełącznika na panelu przednim detektora
Część cyfrowa czyli wyjście startu analizy:
- Nie dotyczy, opcjonalnie można zastosować "external control connector"
-Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego lub poprzez użycie automatycznego dozownika
Więcej informacji można uzyskać na stronie dotyczącej ręcznych zaworów dozujących [ ZAWÓR RHEODYNE ] i autosmaplerów [ AUTOSAMPLERY ].
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
