Chromatograf cieczowy - Shimadzu SPD10Avp, SPD10AVvp
Sposób podłaczenia detektor UV, UV-VIS  - systemu naboru danych CHROMAX



Do podłaczenia tego chromatografu cieczowego należy użyć standardowego kabla do detektora
Jest to kabel typu "Cinch"
(Najważniejsze informacje podkreślono)

Część analogowa:

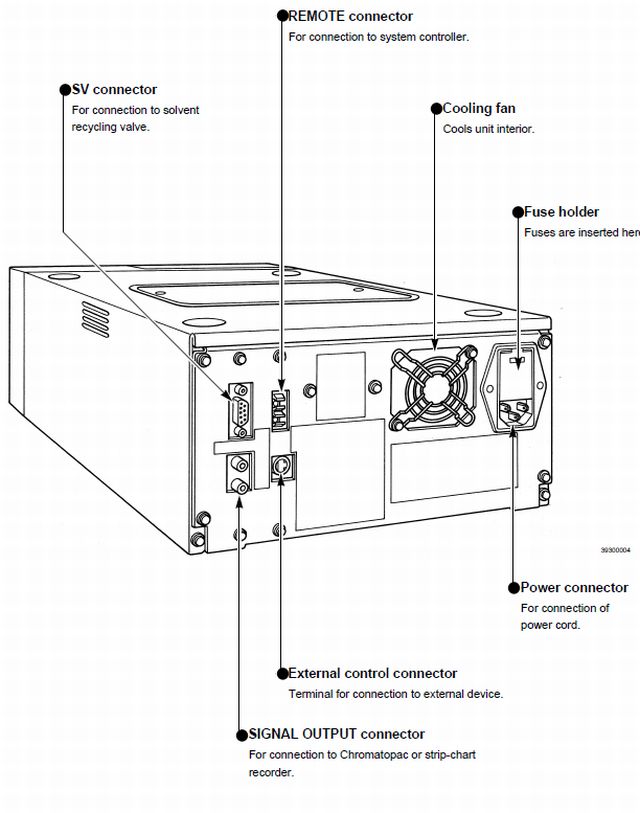

Terminal Signal Output znajduje się z tyłu detektora
Na rysunku oznaczono "Signal Output connector"
Używamy kabla typu "cinch" :

"+" ( plus ) analogowy     - przewód wewnętrzny
"-"
( minus ) analogowy    - przewód , oplot zewnętrzny
"GND" ( masa )             -  masa zwarta z minusem

Górny konektor dotyczy wyjścia integratorowego, dolny rejestratorowego.
W przypadku pracy detektora w trybie dual. dolny konektor możemy użyć do zbierania danych z "drugiej" długości fali.
Wyjście rejestratorowe można także użyć do rysowania widma na ekranie komputera
Zaleca się używanie wyjścia integratorowego.
Parametr AUX RANGE ustawia skalę czułości detektora i działa na oba wyjścia.
Parametr RANGE działa tylko na wyjście Rejestratorowe.



Część cyfrowa czyli wyjście startu analizy:

Nie dotyczy, opcjonalnie można zastosować "external control connector"
-Start analizy w chromatografie  realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].

Autosamplery ( automatyczny dozownik próby ):

Start analizy w chromatografie  realizujemy ręcznie poprzez przekręcenie zaworu dozującego lub poprzez użycie automatycznego dozownika
Więcej informacji można uzyskać na stronie dotyczącej ręcznych zaworów dozujących [ ZAWÓR RHEODYNE ] i autosmaplerów [ AUTOSAMPLERY ].

Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie  tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
