Chromatograf cieczowy - Shimadzu SPD10A, SPD10AV
Sposób podłaczenia detektor UV, UV-VIS - systemu naboru danych CHROMAX
Do podłaczenia tego chromatografu cieczowego należy użyć standardowego kabla do detektora
(Najważniejsze informacje podkreślono)
Część analogowa:
Terminal Signal Output znajduje się z tyłu detektora

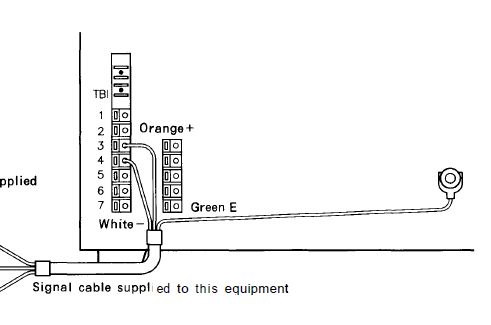

Używamy kabla jak na rysunku poniżej, to jest zwykły przewód z końcówkami bez izolacji:
Sposób podłaczenia:
"+" ( plus ) analogowy - gniazdo nr 3
"-" ( minus ) analogowy - gniazdo nr 4
"GND" ( masa ) - terminal masy
Wyjście rejestratorowe można także użyć do rysowania widma na ekranie komputera
Zaleca się używanie wyjścia integratorowego.
Parametr AUX RANGE ustawia skalę czułości detektora i działa na oba wyjścia.
Parametr RANGE działa tylko na wyjście Rejestratorowe.
Widok panelu tylnego:
Część cyfrowa czyli wyjście startu analizy:
- Nie dotyczy, opcjonalnie można zastosować "external control connector"
-Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego lub poprzez użycie automatycznego dozownika
Więcej informacji można uzyskać na stronie dotyczącej ręcznych zaworów dozujących [ ZAWÓR RHEODYNE ] i autosmaplerów [ AUTOSAMPLERY ].
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
(Najważniejsze informacje podkreślono)
Część analogowa:
Terminal Signal Output znajduje się z tyłu detektora
Używamy kabla jak na rysunku poniżej, to jest zwykły przewód z końcówkami bez izolacji:
Sposób podłaczenia:
"+" ( plus ) analogowy - gniazdo nr 3
"-" ( minus ) analogowy - gniazdo nr 4
"GND" ( masa ) - terminal masy
Wyjście rejestratorowe można także użyć do rysowania widma na ekranie komputera
Zaleca się używanie wyjścia integratorowego.
Parametr AUX RANGE ustawia skalę czułości detektora i działa na oba wyjścia.
Parametr RANGE działa tylko na wyjście Rejestratorowe.
Widok panelu tylnego:
Część cyfrowa czyli wyjście startu analizy:
- Nie dotyczy, opcjonalnie można zastosować "external control connector"
-Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego lub poprzez użycie automatycznego dozownika
Więcej informacji można uzyskać na stronie dotyczącej ręcznych zaworów dozujących [ ZAWÓR RHEODYNE ] i autosmaplerów [ AUTOSAMPLERY ].
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
