Chromatograf cieczowy - Shimadzu seria LC20 PROMINENCE
Sposób podłaczenia detektora i pompy do systemu CHROMAX
Do podłaczenia tego chromatografu cieczowego należy użyć standardowego kabla do detektora
Jest to kabel typu "Cinch"
(Najważniejsze informacje podkreślono)
Część analogowa:
Terminal Signal Output znajduje się z tyłu detektora
Na rysunku oznaczono "INTEGRATOR"
Używamy kabla typu "cinch" :
"+" ( plus ) analogowy - przewód wewnętrzny
"-" ( minus ) analogowy - przewód , oplot zewnętrzny
"GND" ( masa ) - masa zwarta z minusem
Górny konektor dotyczy wyjścia integratorowego ( ozaczony: INTEGRATOR ), dolny rejestratorowego ( oznaczony: RECORDER ).
W przypadku pracy detektora w trybie dual. dolny konektor możemy użyć do zbierania danych z "drugiej" długości fali.
Wyjście rejestratorowe można także użyć do rysowania widma na ekranie komputera
Zaleca się używanie wyjścia integratorowego.
Parametr AUX RANGE ustawia skalę czułości detektora i działa na oba wyjścia, tabela ustawień poniżej.
Parametr RANGE działa tylko na wyjście Rejestratorowe.
Część cyfrowa czyli wyjście startu analizy:
- Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].
- Dwa przewody sygnału startu z zaworu podłączamy do wejścia START IN pompy
- Wyjście Event 1 podłaczamy do wejścia START w przetworniku CHROMAX
- Ponadto w parametrach pompy LC20 ustawiamy funkcję EXT-S = 3

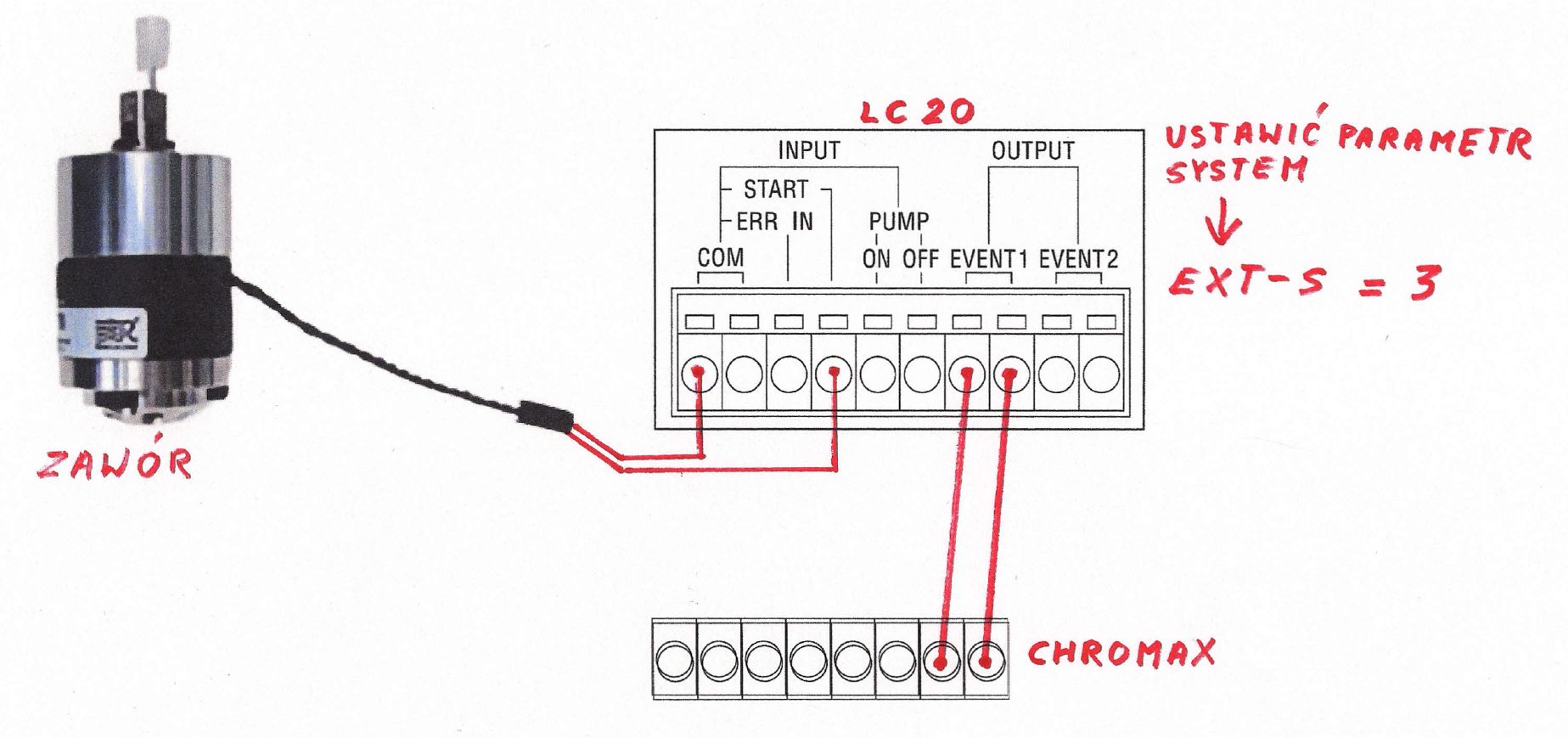

Poniżej schemat połączeń jak niżej
- nieznacznie modyfikując połaczenia możemy zrealizować także automatycznie zerowanie detektora
- dwa przewody sygnału startu z zaworu podłączamy do wejścia START IN pompy
- Wyjście Event 1 pompy podłaczamy do wejścia START w detektorze
- Wyjście Event 1 detektora podłaczamy do wejścia START w przetworniku CHROMAX
- Ponadto w parametrach pompy LC20 i detektora serii SPD20 ustawiamy funkcję EXT-S = 3

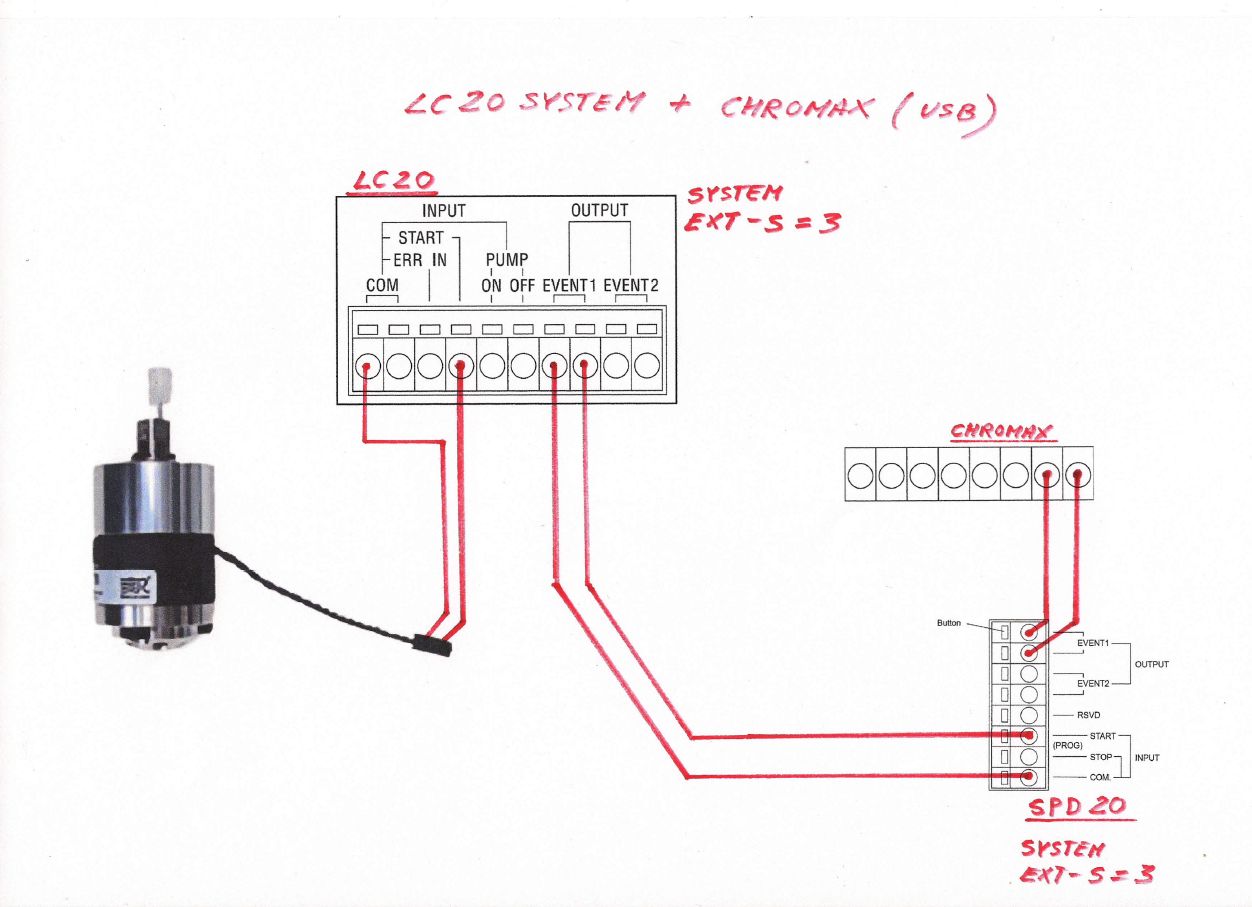

Poniżej schemat połączeń jak niżej
Uwagi/opcje:

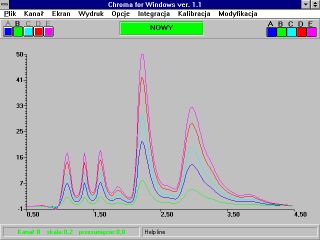

Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
Jest to kabel typu "Cinch"
(Najważniejsze informacje podkreślono)
Część analogowa:
Terminal Signal Output znajduje się z tyłu detektora
Na rysunku oznaczono "INTEGRATOR"
Używamy kabla typu "cinch" :
"+" ( plus ) analogowy - przewód wewnętrzny
"-" ( minus ) analogowy - przewód , oplot zewnętrzny
"GND" ( masa ) - masa zwarta z minusem
Górny konektor dotyczy wyjścia integratorowego ( ozaczony: INTEGRATOR ), dolny rejestratorowego ( oznaczony: RECORDER ).
W przypadku pracy detektora w trybie dual. dolny konektor możemy użyć do zbierania danych z "drugiej" długości fali.
Wyjście rejestratorowe można także użyć do rysowania widma na ekranie komputera
Zaleca się używanie wyjścia integratorowego.
Parametr AUX RANGE ustawia skalę czułości detektora i działa na oba wyjścia, tabela ustawień poniżej.
Parametr RANGE działa tylko na wyjście Rejestratorowe.
Część cyfrowa czyli wyjście startu analizy:
- Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].
- Dwa przewody sygnału startu z zaworu podłączamy do wejścia START IN pompy
- Wyjście Event 1 podłaczamy do wejścia START w przetworniku CHROMAX
- Ponadto w parametrach pompy LC20 ustawiamy funkcję EXT-S = 3
Poniżej schemat połączeń jak niżej
- nieznacznie modyfikując połaczenia możemy zrealizować także automatycznie zerowanie detektora
- dwa przewody sygnału startu z zaworu podłączamy do wejścia START IN pompy
- Wyjście Event 1 pompy podłaczamy do wejścia START w detektorze
- Wyjście Event 1 detektora podłaczamy do wejścia START w przetworniku CHROMAX
- Ponadto w parametrach pompy LC20 i detektora serii SPD20 ustawiamy funkcję EXT-S = 3
Poniżej schemat połączeń jak niżej
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
