Część analogowa:

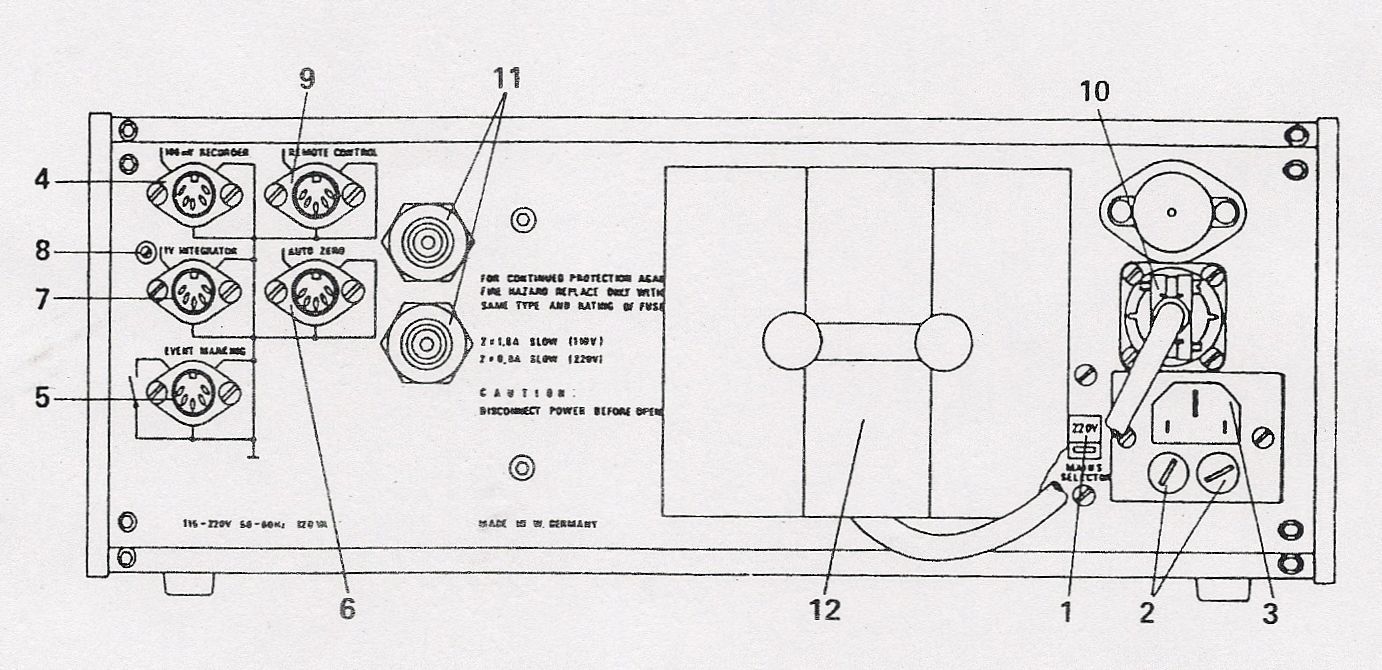

Terminal do podłączenia integratora CHROMAX znajduje się z tyłu detektora
Na rysunku poniżej oznaczono nr 8

Można także użyć wyjścia rejestratorowego oznaczone na rysunku nr 4
W przypadku podłaczenia przetwornika do wyjścia rejestratorowego działa przełącznik zakresów na panelu przednim detektora HPLC.

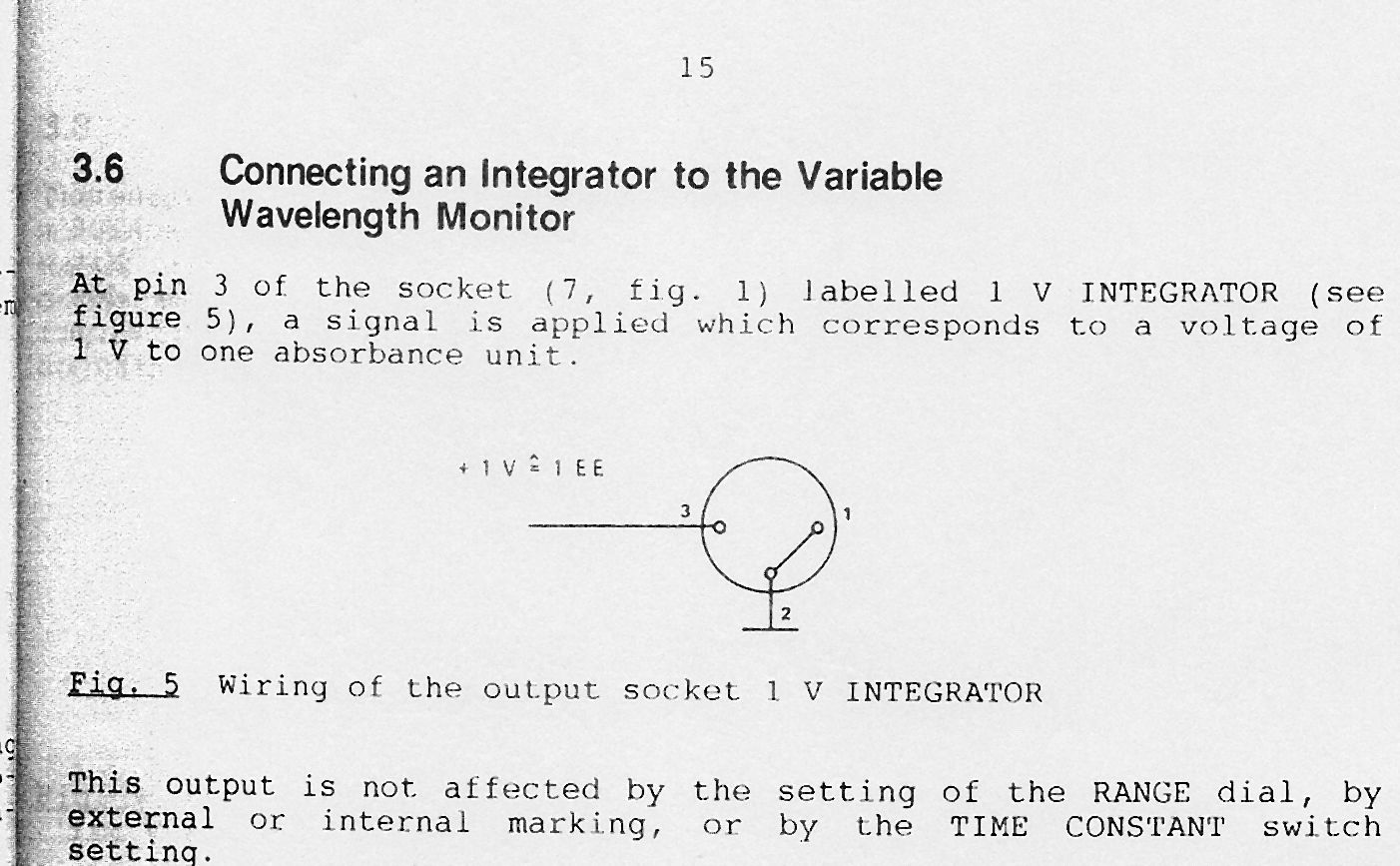

Używamy kabla :

"+" ( plus ) analogowy   - pin nr 3
"-" ( minus ) analogowy   - pin nr 1
"GND" ( masa )            - masa zwarta z minusem pin 2 i 1

Górny konektor dotyczy wyjścia rejestratorowego, dolny integratorowego.

Część cyfrowa czyli wyjście startu analizy:

- Nie dotyczy,
-Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego [ ZAWÓR RHEODYNE ].

Autosamplery ( automatyczny dozownik próby ):

Start analizy w chromatografie realizujemy ręcznie poprzez przekręcenie zaworu dozującego lub poprzez użycie automatycznego dozownika
Więcej informacji można uzyskać na stronie dotyczącej ręcznych zaworów dozujących [ ZAWÓR RHEODYNE ] i autosmaplerów [ AUTOSAMPLERY ].

Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY

W przypadku pytań zadzwoń 602-26-08-34
