Chromatograf gazowy - HP6890
Sposób podłaczenia detektorów GC produkcji firmy HewlettPackard ( obecnie Agilent ) do systemu naboru danych CHROMAX
Do podłaczenia tego chromatografu gazowego należy użyć standardowego kabla do chromatografu HP6890
lub wtyczki typu PS
(Najważniejsze informacje podkreślono)
Wyjścia analogowe i cyfrowe znajdują w tylnej części chromatografu.

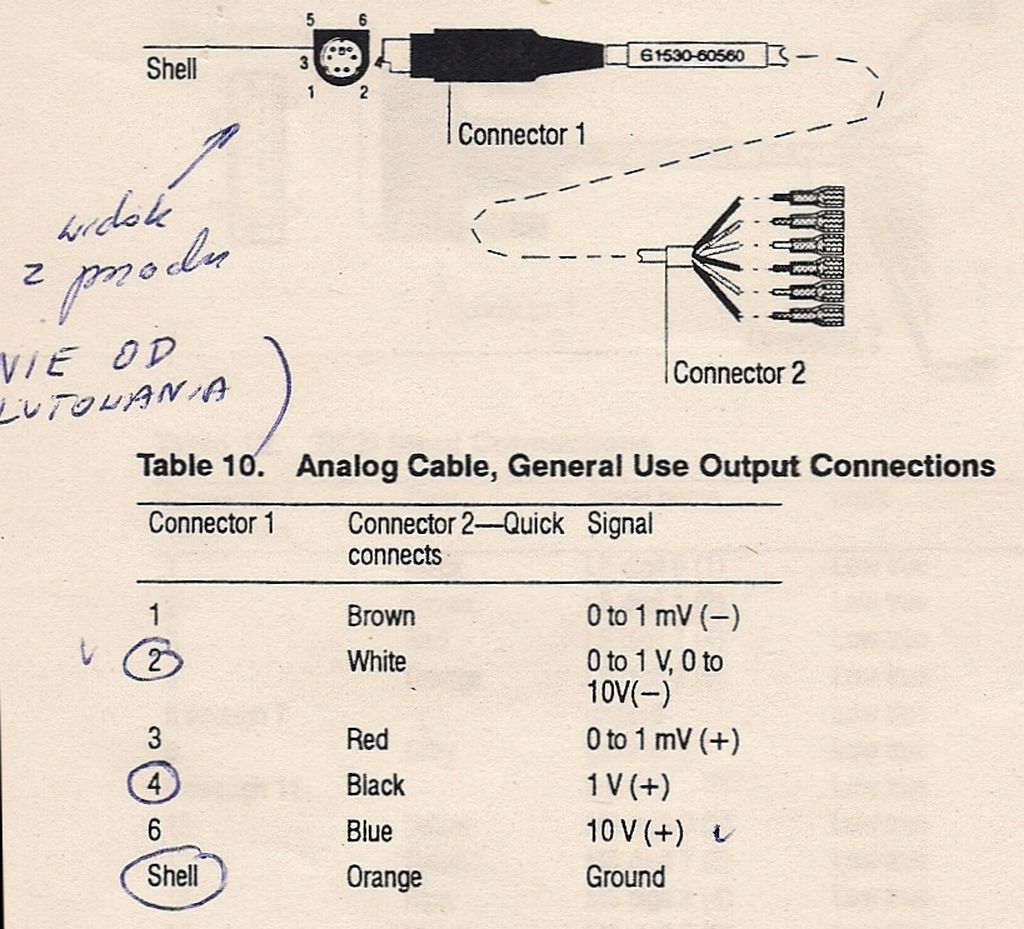

Część analogowa:
Używamy wyjścia analogowego:
Opis przewodu/gniazda firmowego :
"+" ( plus ) analogowy - przewód oznaczony "2" WHITE
"-" ( minus ) analogowy - przewód oznaczony "4" BLACK
Część cyfrowa czyli wyjście startu analizy:

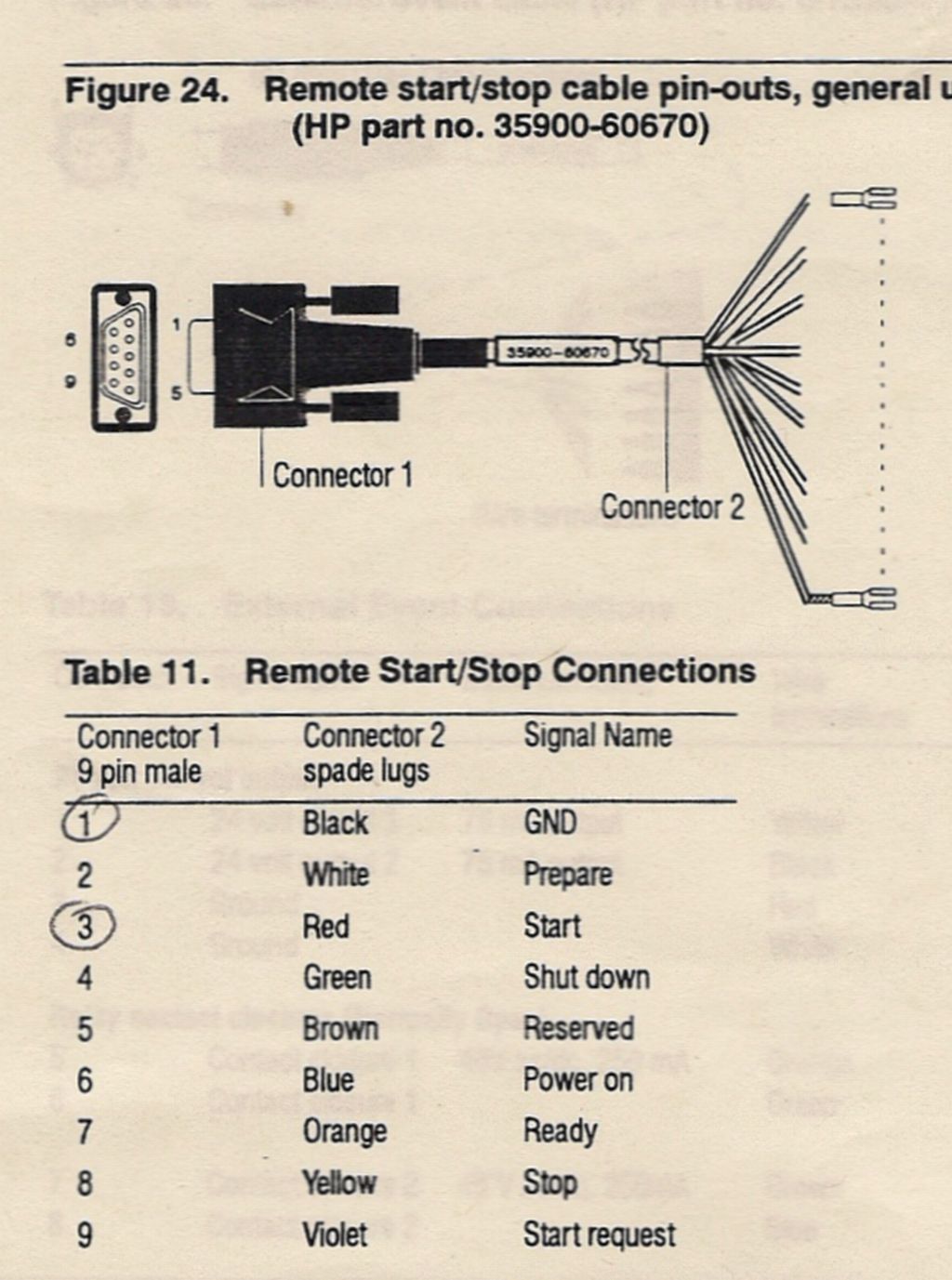

Wyjście startu analizy znajduje to REMOTE ( zob. rysunek ):
Użuwamy wtyczki 9-pinów męskiej
Podłączamy się do wyjścia START OUT 1 i 3
Start analizy w chromatografie HP6890 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie HP6890 realizujemy ręcznie poprzez wciśnięcie guzika START na klawiaturze chromatografu.
W przypadlu automatycznych dozowników , podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu chromatografu
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
