Chromatograf gazowy - GC2014
Sposób podłaczenia detektorów FID , ECD , NPD , FTD do systemu naboru danych CHROMAX
Do podłaczenia tego chromatografu gazowego należy użyć standardowego kabla do chromatografu GC2014
Terminale i gniazdka połączeniowe znajdują się z tyłu aparatu bez konieczności otwierania obudowy
(Najważniejsze informacje podkreślono)
Część analogowa:
Używamy wyjścia Analog OUT CH1
a w przypadku drugiego kanału czyli drugiego detektora Analog OUT CH2

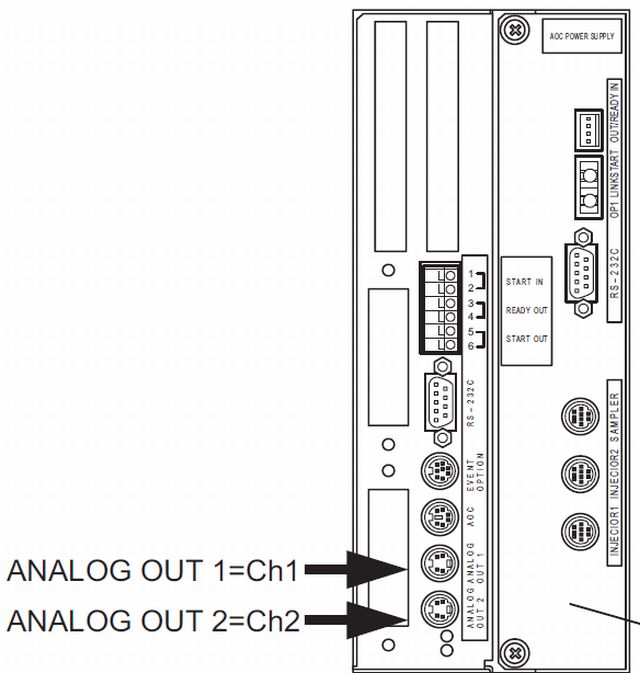

( zobacz rysunek )
Opis kabla firmowego :
"+" ( plus ) analogowy - przewód brązowy
"-" ( minus ) analogowy - przewód czerwony
"GND" ( masa ) - przewód biały
Część cyfrowa czyli wyjście startu analizy:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
Opis kabla firmowego:
"Start +" - kabel pomarańczowy
"Start -" - kabel żółty
Opcjonalnie część cyfrowa:
Na terminalu z tyłu aparat wyjścia Start out ( oznaczone 5 i 6 )
Wystarczy zwykły kabel dwużyłowy
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie GC2014 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
W przypadlu automatycznych dozowników AOC20I, AOC20S, podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu chromatografu
Uwagi/opcje:
W menu chromatografu pod guzikiem DET poleca się ustawić:
Signal Ouyput Port CH1
Signal Range 1 ( oznacza największą czułość )
W menu chromatografu pod guzikiem FUNCTION / GC CONFIGURATION poleca się ustawić:
Signal Settings:
Gain = 1.00
Offset = 0
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
Terminale i gniazdka połączeniowe znajdują się z tyłu aparatu bez konieczności otwierania obudowy
(Najważniejsze informacje podkreślono)
Część analogowa:
Używamy wyjścia Analog OUT CH1
a w przypadku drugiego kanału czyli drugiego detektora Analog OUT CH2
( zobacz rysunek )
Opis kabla firmowego :
"+" ( plus ) analogowy - przewód brązowy
"-" ( minus ) analogowy - przewód czerwony
"GND" ( masa ) - przewód biały
Część cyfrowa czyli wyjście startu analizy:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
Opis kabla firmowego:
"Start +" - kabel pomarańczowy
"Start -" - kabel żółty
Opcjonalnie część cyfrowa:
Na terminalu z tyłu aparat wyjścia Start out ( oznaczone 5 i 6 )
Wystarczy zwykły kabel dwużyłowy
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie GC2014 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
W przypadlu automatycznych dozowników AOC20I, AOC20S, podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu chromatografu
Uwagi/opcje:
W menu chromatografu pod guzikiem DET poleca się ustawić:
Signal Ouyput Port CH1
Signal Range 1 ( oznacza największą czułość )
W menu chromatografu pod guzikiem FUNCTION / GC CONFIGURATION poleca się ustawić:
Signal Settings:
Gain = 1.00
Offset = 0
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
