Przetwornik analogowo cyfrowy CHROMAX typu ISA do HPLC i GC
Model archiwalny ( nadal wspierany i serwisowany przez firmę )
Konstrukcja przetwornika została
opracowana na przełomie lat osiemdziesiątych i
dziewięćdziesiątych w firmie POL-LAB.
Urządzenie jest wkładane do komputera PC jako karta wkładana złaczem standardu ISA do płyty głównej komputera.
W owym czasie standard ISA był jedynym możliwym do zastosowania w konstrukcji kart rozszerzeń.

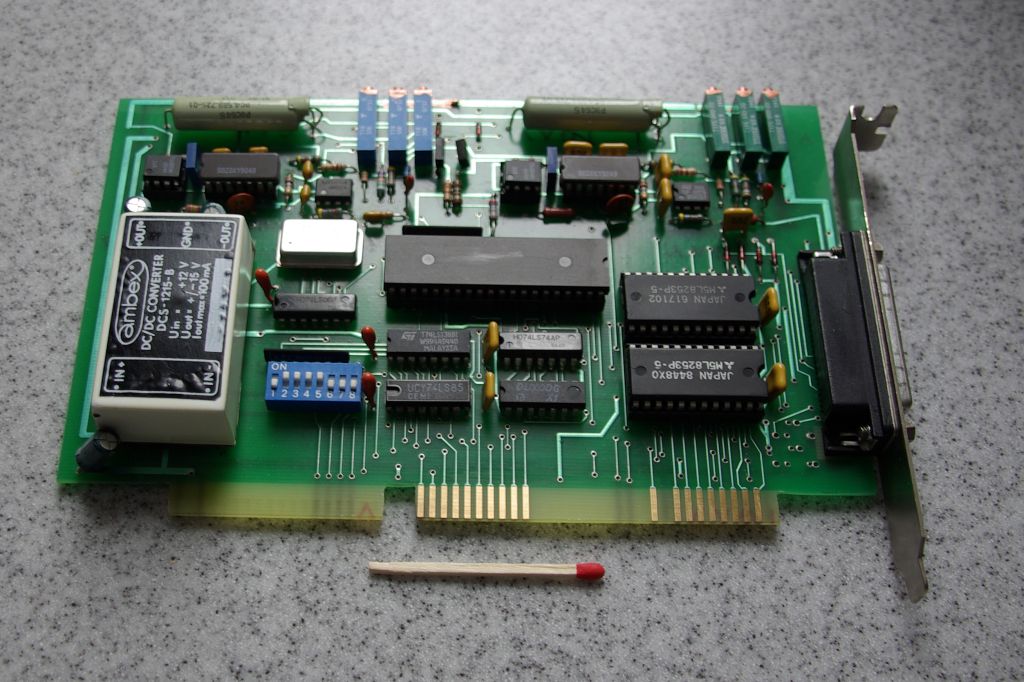

Na zdjęciu widać kartę przetwornika CHROMAX wraz ze złoconymi stykami.
Zastosowano przetwornik analogowo cyfrowy typu napięcie - częstotliwość firmy Burr-Brown , impulsy są zliczane w zadanym czasokresie przez liczniki, i przesyłane do komputera . Wartość licznika odpowiada napięciu na wejściu urządzenia, czyli na wyjściu detektora chromatograficznego.
Ze względu na zakłócenia z zasilania komputerowego zastosowano separację zasilania przetwornicą DC/DC.
Standard ISA nie jest typu Plag and Play co wymaga ręcznego ustawienia sposobu komunikacji urządzenia z komputerem to jest numeru przerwania IRQ oraz zasobów ADRESÓW.
W chwili projektowania dostępnym systemem operacyjnym był Windows 3.11.
Docelowo tego typu przetworniki pracują na systemie Windows 95 i Windows 98.
Większość z nich pracuje do chwili obecnej.
Standard ISA wyszedł z powszechnego użycia pod koniec lat dziewięćdziesiątych, na rzecz standardu PCI.
Należy zauważyć , że obecnie dostępne są na rynku nowe płyty główne posiadające złącze typu ISA.
W przypadku pytań zadzwoń 602-26-08-34
Urządzenie jest wkładane do komputera PC jako karta wkładana złaczem standardu ISA do płyty głównej komputera.
W owym czasie standard ISA był jedynym możliwym do zastosowania w konstrukcji kart rozszerzeń.
Na zdjęciu widać kartę przetwornika CHROMAX wraz ze złoconymi stykami.
Zastosowano przetwornik analogowo cyfrowy typu napięcie - częstotliwość firmy Burr-Brown , impulsy są zliczane w zadanym czasokresie przez liczniki, i przesyłane do komputera . Wartość licznika odpowiada napięciu na wejściu urządzenia, czyli na wyjściu detektora chromatograficznego.
Ze względu na zakłócenia z zasilania komputerowego zastosowano separację zasilania przetwornicą DC/DC.
Standard ISA nie jest typu Plag and Play co wymaga ręcznego ustawienia sposobu komunikacji urządzenia z komputerem to jest numeru przerwania IRQ oraz zasobów ADRESÓW.
W chwili projektowania dostępnym systemem operacyjnym był Windows 3.11.
Docelowo tego typu przetworniki pracują na systemie Windows 95 i Windows 98.
Większość z nich pracuje do chwili obecnej.
Standard ISA wyszedł z powszechnego użycia pod koniec lat dziewięćdziesiątych, na rzecz standardu PCI.
Należy zauważyć , że obecnie dostępne są na rynku nowe płyty główne posiadające złącze typu ISA.
W przypadku pytań zadzwoń 602-26-08-34
