Chromatograf gazowy - HP4890
Sposób podłaczenia detektorów GC produkcji firmy HewlettPackard ( obecnie Agilent ) do systemu naboru danych CHROMAX
Do podłaczenia tego chromatografu gazowego należy użyć standardowego kabla do chromatografu HP4890
(Najważniejsze informacje podkreślono)
Wyjścia analogowe i cyfrowe znajdują się pod pokrywą umieszczoną na prawej-górnej części chromatografu.
Poniżej wygląd po zdjęciu górnego panelu ( osłony )

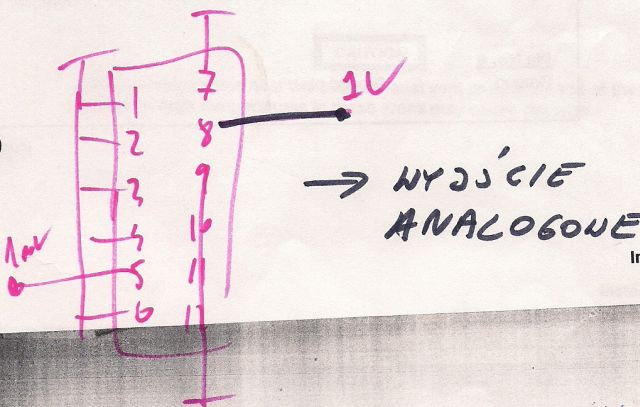

Część analogowa:
Używamy wyjścia analogowego SIGNAL1
Opis przewodu/gniazda firmowego :
"+" ( plus ) analogowy - przewód oznaczony "8"
"-" ( minus ) analogowy - przewód oznaczony dowolny z "1,2,3,4,6,7,9,10,11,12"
Część cyfrowa czyli wyjście startu analizy:
Wyjście startu analizy znajduje to REMOTE ( zob. rysunek ):
Podłączamy się do wyjścia START OUT 7 i 8
Start analizy w chromatografie HP5890 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie HP4890 realizujemy ręcznie poprzez wciśnięcie guzika START na klawiaturze chromatografu.
W przypadlu automatycznych dozowników , podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu chromatografu
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
(Najważniejsze informacje podkreślono)
Wyjścia analogowe i cyfrowe znajdują się pod pokrywą umieszczoną na prawej-górnej części chromatografu.
Poniżej wygląd po zdjęciu górnego panelu ( osłony )
Część analogowa:
Używamy wyjścia analogowego SIGNAL1
Opis przewodu/gniazda firmowego :
"+" ( plus ) analogowy - przewód oznaczony "8"
"-" ( minus ) analogowy - przewód oznaczony dowolny z "1,2,3,4,6,7,9,10,11,12"
Część cyfrowa czyli wyjście startu analizy:
Wyjście startu analizy znajduje to REMOTE ( zob. rysunek ):
Podłączamy się do wyjścia START OUT 7 i 8
Start analizy w chromatografie HP5890 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie HP4890 realizujemy ręcznie poprzez wciśnięcie guzika START na klawiaturze chromatografu.
W przypadlu automatycznych dozowników , podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu chromatografu
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
