Chromatograf gazowy - GC2010 Shimadzu a oprogramowanie chromatograficzne czyli
sposób podłaczenia detektorów FID , TCD, ECD , NPD , FTD  do systemu naboru danych CHROMAX



Do podłaczenia tego chromatografu gazowego należy użyć standardowego kabla do chromatografu GC2010
(Najważniejsze informacje podkreślono)
Opis kabla:

Część analogowa:

Terminal Signal output znajduje się z tyłu chromatografu

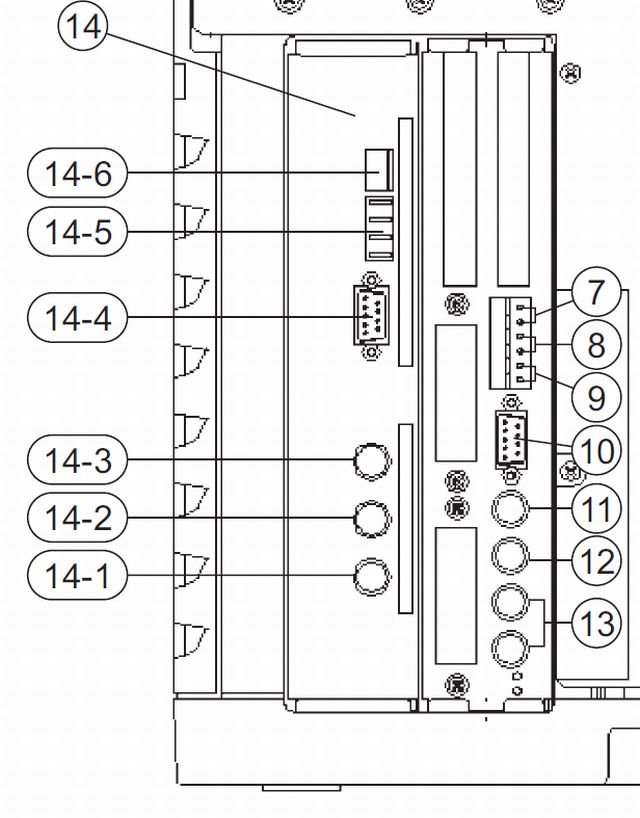

Na rysunku oznaczono nr13

"+" ( plus ) analogowy     - przewód brązowy
"-"
( minus ) analogowy    - przewód czerwony

"GND" ( masa )             - przewód biały

Część cyfrowa czyli wyjście startu analizy:

"Start +"    - kabel pomarańczowy
"Start -"    - kabel żółty

Opcjonalnie część cyfrowa:

Na terminalu z tyłu aparat wyjścia Start out na rysunku oznaczone numerem 9
Wystarczy zwykły kabel dwużyłowy

Autosamplery ( automatyczny dozownik próby ):

Start analizy w chromatografie GC2010 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
W przypadlu automatycznych dozowników  AO14, AOC20I, AOC20S, AOC5000, COMBI_PAL, podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu  chromatografu

Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie  tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY

W przypadku pytań  zadzwoń 602-26-08-34
