Chromatograf gazowy - Shimadzu GC17 a przetwornik analogowo cyfrowy czyli
sposób podłaczenia detektorów FID ,TCD, ECD , NPD , FTD do systemu naboru danych CHROMAX
Do podłaczenia tego chromatografu gazowego należy użyć standardowego kabla do chromatografu GC17
(Najważniejsze informacje podkreślono)
Część analogowa:
Używamy wyjścia analogowego znajdującego się z tyłu aparatu na wysokości klawiatury
Opis kabla firmowego :
"+" ( plus ) analogowy - przewód oznaczony "+"
"-" ( minus ) analogowy - przewód oznaczony "-"
"GND" ( masa ) - przewód zostawiamy nie podłaczony
Część cyfrowa czyli wyjście startu analizy:

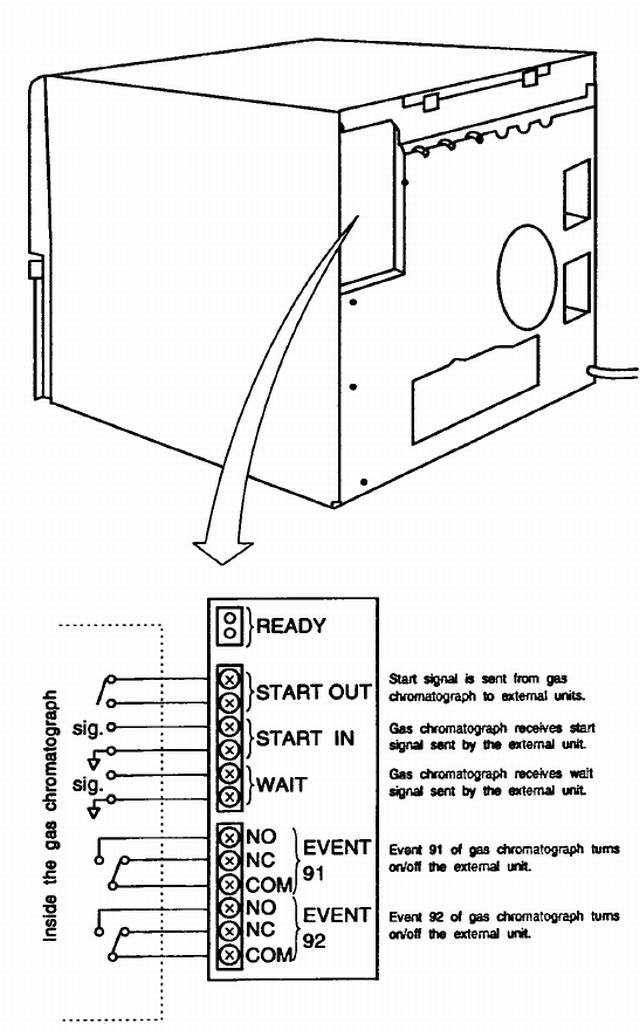

Wyjście startu analizy znajduje się z tyłu ( zob. rysunek ):
Tego podłaczenia powinno się dokonać przy wyłaczonej wtyczce zasilającej aparatu !!!
Start OUT - terminal zaciskowy na zwykłe śrubki
Tutaj można użyć zwykłego przewodu dwużyłowego
Start analizy w chromatografie GC17 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie GC17 realizujemy ręcznie poprzez wciśnięcie guzika START na klawiaturze chromatografu.
W przypadlu automatycznych dozowników AOC14, AOC20I, AOC20S, podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu chromatografu
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
(Najważniejsze informacje podkreślono)
Część analogowa:
Używamy wyjścia analogowego znajdującego się z tyłu aparatu na wysokości klawiatury
Opis kabla firmowego :
"+" ( plus ) analogowy - przewód oznaczony "+"
"-" ( minus ) analogowy - przewód oznaczony "-"
"GND" ( masa ) - przewód zostawiamy nie podłaczony
Część cyfrowa czyli wyjście startu analizy:
Wyjście startu analizy znajduje się z tyłu ( zob. rysunek ):
Tego podłaczenia powinno się dokonać przy wyłaczonej wtyczce zasilającej aparatu !!!
Start OUT - terminal zaciskowy na zwykłe śrubki
Tutaj można użyć zwykłego przewodu dwużyłowego
Start analizy w chromatografie GC17 realizujemy ręcznie poprzez wciśnięcie guzika START na chromatografie
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
Autosamplery ( automatyczny dozownik próby ):
Start analizy w chromatografie GC17 realizujemy ręcznie poprzez wciśnięcie guzika START na klawiaturze chromatografu.
W przypadlu automatycznych dozowników AOC14, AOC20I, AOC20S, podłaczenie sygnału startu jest identyczne jak przy ręcznym starcie przy pomocy guzika START na panelu chromatografu
Uwagi/opcje:
Program do obróbki danych Chromax startuje automatycznie tylko gdy w menu Metoda ustawimy opcje START SPRZĘTOWY
W przypadku pytań zadzwoń 602-26-08-34
